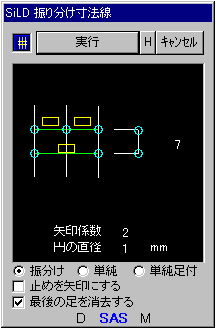

寸法線シリーズ　［ 振り分け寸法線 ］ コマンド
			☆ ここがポイント�@
				・振分け、単純、単純足付きの３パターンに切り替えられます ・寸法の玉止めを　円、矢印より選択できます ・円の直径と　矢印係数を設定できます ・グループ番号が、寸法を作図する度に自動で割付けられます ・単純足付では、最後の足を消去する事ができます

★ 作図パターンは、下記の通りです

	パターン�T		パターン�U		パターン�V		パターン�W

★ 補足事項

設定した数値の標準値がわからなくなった場合は、サブメニューシートの「アイコン」部分を押すことでソフト購入時の既定値へ戻すことができます

☆ ここがポイント�A

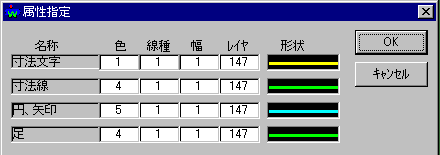

	「ＳＡＳ」部分を押して属性指定メニューを表示します
	・ 寸法文字、寸法線、円・矢印、足　の色、線種、幅、レイヤ番号を設定します

☆ ここがポイント�B

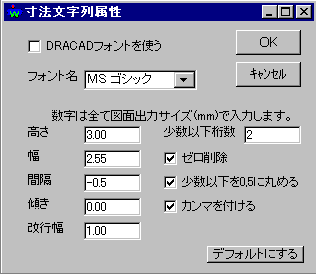

	「Ｍ」部分を押して「寸法文字列属性」メニューを表示します
			・寸法文字列のフォントの属性を設定します ・数字は全て図面出力サイズとなります ・設定した数値の標準値がわからなくなった場合は「デフォルトにする」を押すことで、 ソフト購入時の既定値へ戻す事ができます

☆ ここがポイント�C

	「Ｄ」部分を押して「詳細設定」メニューを表示します （但し、下記の設定内容により「ＭＬ］が「−Ｌ」、「Ｍ−」、「−」と表示される事もあります）
			オートグループ	寸法を作図する度に、一つのグループ番号を割付け部品化します
			オートレイヤ選択	オートレイヤ選択をＯＮで実行すると、自動的に選択　 ※１　レイヤ２・３・１０・２０だけに反応します 最大４つ迄設定できます、４つ以下の場合０を設定します オートレイヤ選択がＯＮの場合、サブメニューＳＡＳの右側「Ｌ」が表示されます
			オートモード選択	作図する際の基準点１・２の対象となるモードについて設定しておきます ※オートモード選択がＯＮの場合、サブメニューＳＡＳの右側「Ｌ」が表示されます
			建具開口識別円	目で確認できない建具開口識別円がレイヤ　※２　１４５で自動作図します 寸法コマンドと関連しています（オートレイヤ）ので躯体開口の内法位置を簡単にとることができます 画面を拡大すると円を確認できますが、半径１万分の１ですので作図上支障をきたす事はありません
			躯体開口識別円	目で確認できない躯体開口識別円がレイヤ　※２　１４５で自動作図します 寸法コマンドと関連しています（オートレイヤ）ので躯体開口の内法位置を簡単にとることができます 画面を拡大すると円を確認できますが、半径１万分の１ですので作上支、障をきたす事はありません
				※１　属性設定で任意に変えられます（初期設定値はレイヤ２・３・１０・２０に設定されています） ※２　属性設定で任意に変えられます（初期設定値は建具開口識別円・躯体開口識別円共にレイヤ１４５で設定されています）
