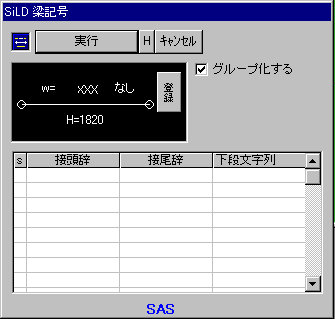

寸法線シリーズ [ 接頭辞・接尾辞 ] コマンド



 ☆ ここがポイント

・寸法文字の前後に任意の半角文字列を添付します

・寸法線の下段に任意の半角文字列を添付します

・文字サイズとグループは寸法文字と同じです

・その他の属性は寸法線の属性メニューによります




作図パターンは、下記の通りです


パターンT

パターンU

パターンV










★ 補足事項

    設定した数値の標準値がわからなくなった場合は、「アイコン」部分を押すことでソフト購入時の既定値へ戻すことができます




☆ ここがポイントA「T」部分を押し「寸法文字列属性」を表示します

       ・設定内容については、「振り分け寸法線」コマンドの「ここがポイントC」を参照します
