枠廻詳細シリーズ　［ 化粧額縁T(２重額縁）］コマンド



化粧額縁T(２重額縁）化粧額縁T(２重額縁）　☆ ここがポイント@
　　

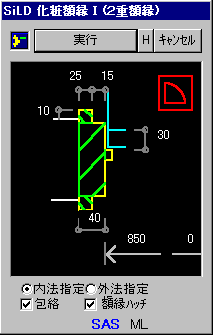

・２点方向指定で、躯体ＳＤ枠を一気に作図します

・包絡、ハッチ作図のＯＮ・ＯＦＦが選択できます

・片開き、両開きを作図できます

・グループ番号が、図形を作図する度に自動で割付けられます
　（ОＮ・ОＦ可能）

・子扉を作図したい場合は、内法の右側に子扉の内法を入力して下さい



　　★ 作図パターンは、下記の通りです

　　　　　パターンT　　パターンU　　パターンV
化粧額縁T(２重額縁）作図例_1

化粧額縁T(２重額縁）作図例_2

化粧額縁T(２重額縁）作図例_3



　　★ 補足事項
　　　 １．設定した数値の標準値がわからなくなった場合は、サブメニューシートの「アイコン」部分を押すことでソフト購入時の既定値へ戻すことができます

２．基準点を指定する際、必ず仕上げラインを選択します

３．サブメニューシート上で線種は全て実線で表ｊされますが、実際の作図」においては正しく反映されます




　　☆ ここがポイントA　「ＳＡＳ」部分を押して「属性指定」メニューを表示します

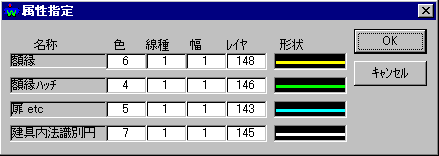

化粧額縁T(２重額縁）属性指定メニュー　　 ・化粧額縁の額縁、額縁ハッチ、扉 etc、それぞれに属性を設定します

・建具内法識別円の属性については、「躯体抱きサッシュ」コマンドの「ここがポイントA」を参照します

・グループ番号については、次項の「ここがポイントB」を参照します




　　☆ ここがポイントB　「ＭＬ」部分を押して「詳細設定」メニューを表示します

　 　
 　　　　　　　　　　　
（但し、「詳細設定」の設定内容によって「ＭＬ」が「-Ｌ」、「Ｍ−」、「−」と表示される事もあります）
　　　　　　　　　　　
・設定内容については、「躯体抱きサッシュ」コマンドの「ここがポイントB」を参照します
