記号シリーズ　［ 梁記号 ］ コマンド

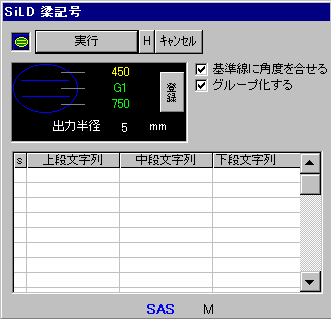

　☆ ここがポイント@
　　
・セットボタン（Ｓ）をクリックするだけで、簡単に梁記号を作図できます

・梁記号名を１００タイプまで登録できます
　（登録ボタンをクリックするだけで　自動登録されます）

・円の大きさを任意に設定できます
　（円の大きさは登録されません）

・基準線に合わせて記号に角度がつけられます

・グループ番号が、記号を作図する度に自動で割付けられます



　　　★ 作図パターンは、下記の通りです

　　　　　パターンT　　パターンU





　　　★ 補足事項

　　　　　　
　　　　
 １．設定した数値の標準値がわからなくなった場合は、サブメニューシートの「アイコン」部分を押すことでソフト購入時の既定値へ戻すことができます

２．登録欄に直接入力する事もできます

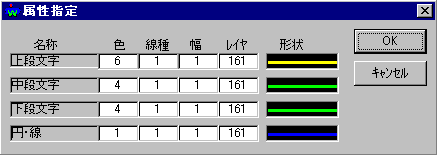

　　　☆ ここがポイントA　「ＳＡＳ」部分を押して属性設定メニューを表示します
　　

　　　　・上段文字、中断文字、下段文字、円・線　の色、線種、幅、レイヤ番号を設定します


　　　☆ ここがポイントB　「Ｍ」部分を押して文字列設定メニューを表示します
　　　　　　　　　　　
　　　　・設定内容については、「建具記号」コマンドの「ここがポイントB」を参照します
