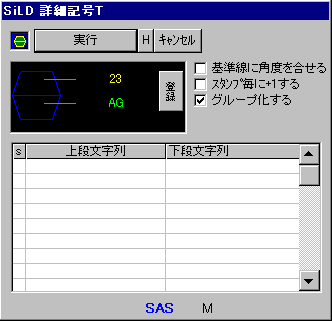

記号シリーズ [ 詳細記号T ] コマンド



 ☆ ここがポイント@

・ セットボタン(s)をクリックするだけで、簡単に詳細記号を作図できます

・ 文字列の長さより自動判断して、枠が作図されます
  (必ず、枠内に文字が納まります)

・ 記号内容を100タイプまで登録できます
  (登録ボタンをクリックするだけで 自動登録されます)

・ 作図する毎に数値を1づつ増加します

・ 基準線に合わせて記号に角度がつけられます

・ グループ番号が、記号を作図する度に自動で割付けられます



   ★ 作図パターンは、下記の通りです

     パターンT  パターンU  パターンV






   ★ 補足事項



1.設定した数値の標準値がわからなくなった場合は、サブメニューシートの「アイコン」部分を押すことでソフト購入時の既定値へ戻すことができます

2.登録欄に直接入力する事もできます

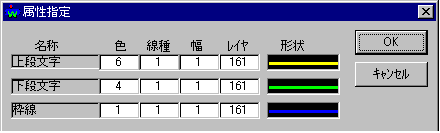

   ☆ ここがポイントA 「SAS」部分を押して属性設定メニューを表示します



       ・上段文字、下段文字、枠線 の色、線種、幅、レイヤ番号を設定します


   ☆ ここがポイントB 「M」部分を押して文字列設定メニューを表示します

     設定内容については、「建具記号」コマンドの「ここがポイントB」を参照します
