記号シリーズ [ 展開記号 ] コマンド



 ☆ ここがポイント@

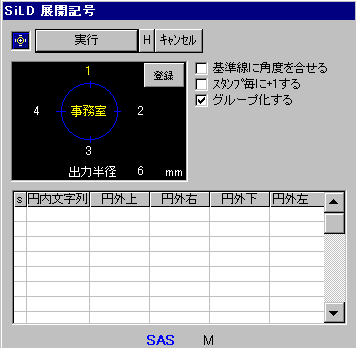

・ セットボタン(S)をクリックするだけで、簡単に展開記号を作図できます

・ 円の大きさを任意に設定できます

・ 記号内容を100タイプまで登録できます
  (登録ボタンをクリックするだけで 自動登録されます)

・ 基準線に合わせて記号に角度がつけられます

・ 作図する毎に数値を1づつ増加します

・ 記号を作図する度にグループ番号を自動で割付けます



   ★ 作図パターンは、下記の通りです


    パターンT  パターンU




   ★ 補足事項



1.設定した数値の標準値がわからなくなった場合は、サブメニューシートの「アイコン」部分を押すことでソフト購入時の既定値へ戻すことができます

2.登録欄に直接入力する事もできます

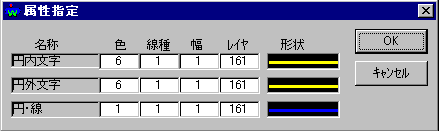

   ☆ ここがポイントA 「SAS」部分を押して属性設定メニューを表示します






      ・円内文字、円外文字、円・線 の色、線種、幅、レイヤ番号を設定します



   ☆ ここがポイントB 「M」部分を押して文字列設定メニューを表示します

     設定内容については、「建具記号」コマンドの「ここがポイントB」を参照します
