「２Ｄ用　 仕上げ線作成コマンド」　to CLassic-CAD　２００７／１２／２８

このコマンドは，ClassicCADで仕上げ線を作成します。通り心や壁心をなぞる事で、最大で片側３つの線を同時に描き、それぞれに属性を指定出来ます。最初の点と、最後の点が同じ場合は、それぞれ包絡されます。また、連続で最大９０の点迄、指定出来ます。指定方法は、エクセルシートに、厚みと属性を書き込んだものを、コピーして、コマンドに読み込む形式です。

エクセルシートの記入について

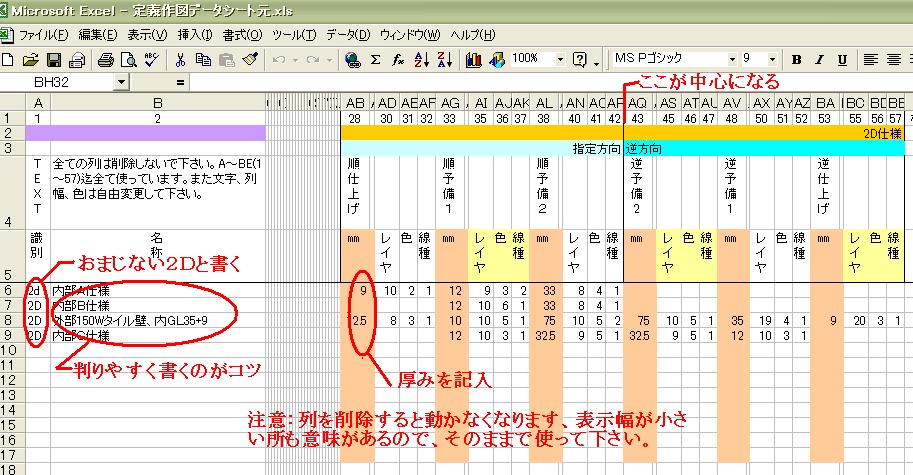

下記のサンプルシートを使って壁厚と属性を指定します。
識別　２Ｄと半角で指定します（おまじないです）
名称　自分で見やすい名前を付けて下さい。
方向　各自が指定して方向と、その逆方向につして、中心から順に記入します
中心　下記の図の位置が中心です。
o　　　厚みをミリで記入します、小数点以下もＯＫです
レイヤ 1〜２００
色　　　１〜１５
線種　１〜５
注意　列を削除すると動かなくなります。絶対に削除しないで下さい、その他は自由です。（列は１から５７迄全てを使っています。）

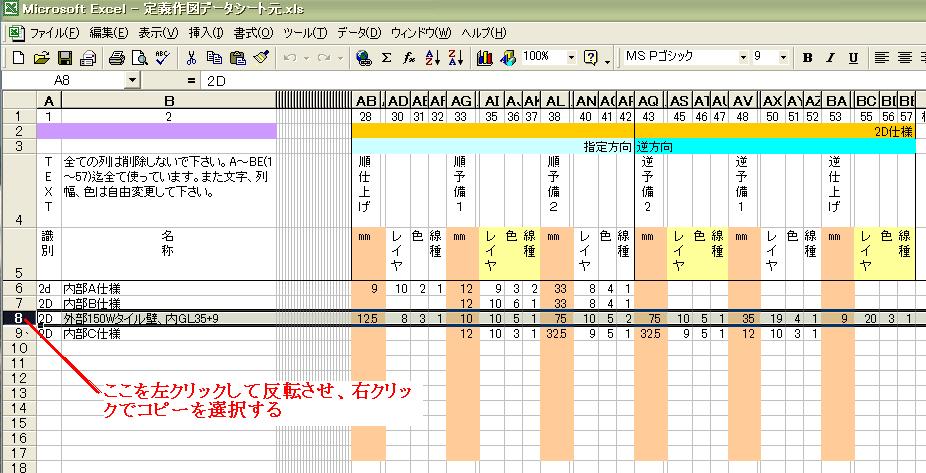

エクセルシートのからのコピーについて
コピーしたい行を反転させ、その上で右クリック、コピーを選択します。これでＯＫです。
一度に１行だけコピーして下さい。



サブメニューについて
コマンドをクリックすると、下記のサブメニューが表示されます。最初に、外部読込をクリックします。先ほどエクセルエクセルでコピーした内容を読み込みます。
読込が完了すると、識別と名称が表示されます。後は、サブメニューの外で左クリックするとコマンドが始まります。読み込んだデータは、コマンドを終了しても、次に何か読み込まれる迄、記憶されています。

ＨＥＬＰ　をクリックすると、このヘルプが見られます。





ポイントの選択について
コマンドが始まると、基準となるポイントを選択することから始まります。以下にステップ毎に説明します

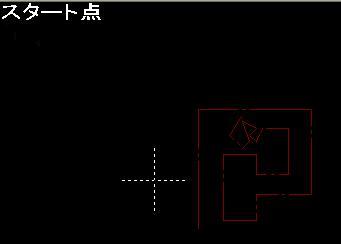

step１
スタート点を指定します。ここで右クリックすると、コマンドを抜けて、サブメニューの画面になります。

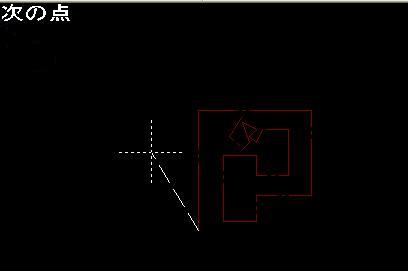

step２
次の点を指定します。

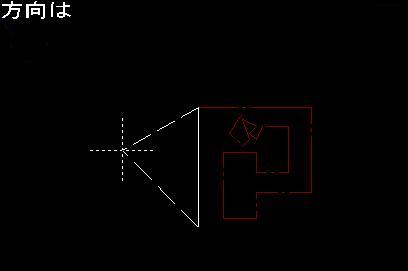

step３
１，２の２つの点を指定すると、方向を聞いてきます、外部又は指定する方向に開いて指定します、右図では白い縦の線の左側が、外側または指定方向になります。

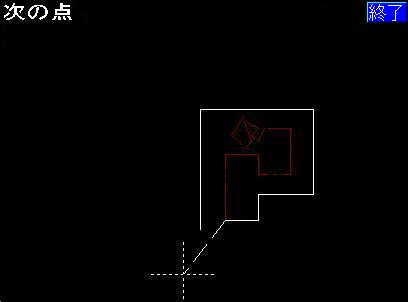

step４
続けて次々に次の点を聞いてきますので、ポイントを１周する様に指定します。（途中で間違えたときは、単に右クリックで１つ前に戻ります、また、次の点以前（方向など）に戻ろうとすると、最初に戻りますので、初めからやり直して下さい）

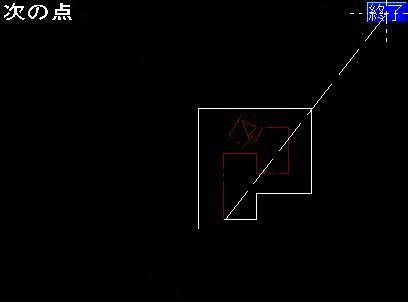

step５
指定が終わったら、右上の終了ボタンをクリックします。

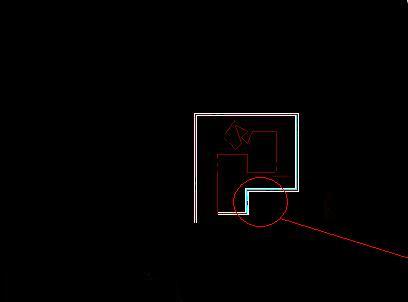

step６

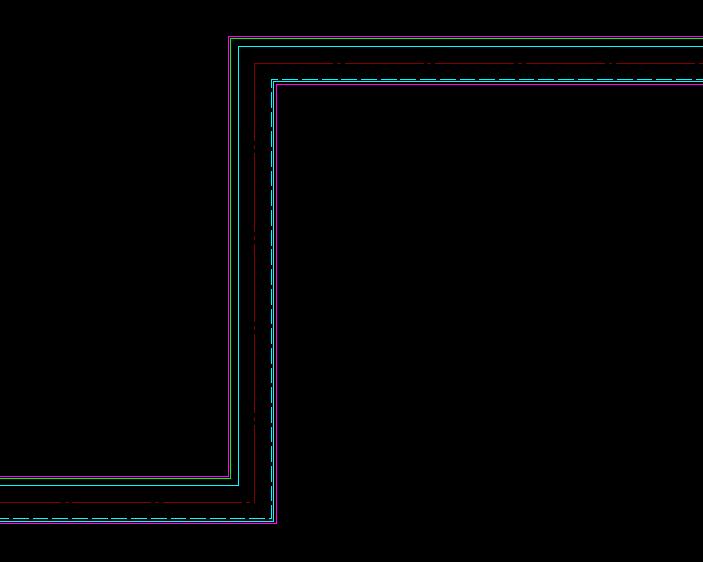

左図は次々と作図が実行されます。下記は作図された部分を拡大したところです。
完成




最新プログラムのダウンロード　
Ver　2008/1/6　（クリックでファイルに保存を選んで下さい、２つのファイルがZIPで圧縮してあります。）
２つのファイルの内容
shiage.dll
shiage_sample01.xls

shiage_sample01.xlsはエクセルのデータです。フォルダーは任意です。


履歴
変更した内容
2007/12/28初版発表
2008/01/07 垂直点モードの不具合を直す
規定値ファイル名の変更
小数点以下が出ないものを修正
2008/02/06 終了ボタンを付ける
（終了方法の変更）
